ดอกกัดเอ็นมิลและดอกสว่านขนาดเล็กออกแบบมาเพื่อตอบสนองความท้าทายของอุตสาหกรรม 4.0
ในสายงานวิศวกรรม โซลูชันที่มีประสิทธิภาพมากขึ้น การใช้งานง่ายขึ้น ราคาที่สมเหตุสมผล ย่อมเป็นหัวใจหลักในการพัฒนาผลิตภัณฑ์ใหม่ๆ ในยุคที่อุตสาหกรรมเครื่องมือกลเป็นกำลังสำคัญในการขับเคลื่อนงานผลิตก็เช่นกัน หากลองจินตนาการถึงเครื่องจักรที่ใช้ในช่วงต้นศตวรรษที่ 19 นั้นแน่นอนว่าเรามักนึกถึง เครื่องกลึงสำหรับชิ้นส่วนเครื่องจักรขนาดใหญ่และขนาดเล็ก เครื่องกัดหนึ่งเครื่องสำหรับส่วนประกอบทุกขนาดและทุกประเภท
แต่เพียงช่วงเวลาผ่านมาไม่กี่ปี คุณสามารถซื้อเครื่องจักรที่เหมาะสมกับขนาดส่วนประกอบและวัสดุของคุณได้ตรงกับงานที่ต้องการ ตรงกับความต้องการของผู้ผลิตมากขึ้น ซึ่งการตัดงานที่น่าจะใช้เวลาประมาณหนึ่งวัน เมื่อสองสามทศวรรษที่แล้ว
กลับร่นระยะเวลาเหลือเพียงแค่ไม่กี่ชั่วโมงหรือแม้กระทั่งนาที สิ่งนี้เป็นไปได้เนื่องจากวิวัฒนาการของเครื่องจักรที่ใช้พื้นที่ขนาดเล็กกว่าและมีเสถียรภาพที่ดีขึ้น รวมกับความเร็วและอัตราป้อนที่สูงขึ้น
ตามแนวโน้มในปัจจุบันของการตัดเฉือนด้วยเครื่องจักร CNC ขนาดเล็กนี้ Tungaloy ได้ศึกษาและวิจัยเกี่ยวกับเครื่องมือขนาดเล็กสำหรับงานกัดและเจาะโดยเฉพาะ โดยพัฒนาให้เครื่องมือตัดนั้นเหมาะสมกับการใช้งานกับเครื่อง CNC รุ่นใหม่เครื่องมือตัดขนาดเล็กใหม่นี้ทำงานได้อย่างมีประสิทธิภาพกับสปินเดิลความเร็วสูงบนเครื่องจักร CNC ขนาดเล็ก โดยข้อดีของการใช้ระยะพิทช์ฟันถี่บนหัวคัตเตอร์และด้ามจับของ Tungaloy นั้นทำให้ยกระดับการทำงานและเพิ่มผลผลิตได้อย่างยอดเยี่ยม

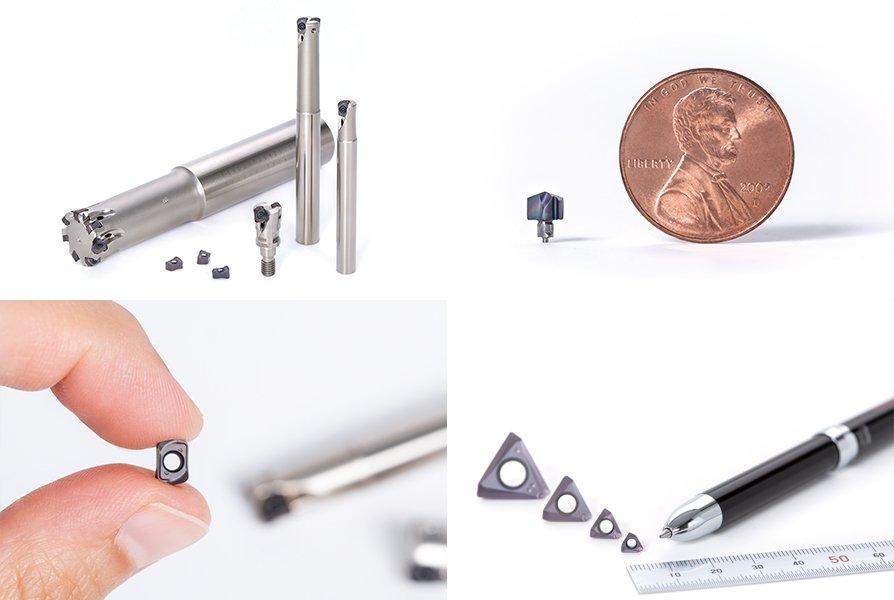

ทำไมเม็ดมีดถึงทำขนาดเล็กลง?
- เครื่องจักร CNC ที่มีขนาดเล็ก ส่วนใหญ่จะต้องการเครื่องมือตัดที่มีมุมเทเปอร์ที่เล็กลง ความเร็วสปินเดิลสูงและอัตราป้อนงานสูง นี่หมายถึงความต้องการน้ำหนักเครื่องมือตัดที่เบาลงและมีสมดุล
- ในขณะที่ผู้ผลิตเครื่องจักร CNC แบบหลายแกน (Multi-Axis) ชนิดสวิส ก็มักมีข้อจำกัดด้านพื้นที่และต้องการเครื่องมือตัดที่มีขนาดเล็ก โดยปกติพื้นที่ดังกล่าวมักเต็มไปด้วยการใช้เครื่องมือตัดโซลิดคาร์ไบด์เป็นส่วนใหญ่ ดังนั้นเครื่องมือตัดแบบเปลี่ยนได้ขนาดเล็กจึงให้ความยืดหยุ่นแก่ผู้ใช้มากขึ้น
- ด้วยเทคโนโลยีการหล่อและซินเตอร์ขึ้นรูปเม็ดมีดนั้น ช่วยให้การดำเนินการตัดผิวงานแบบผิวกึ่งสำเร็จและผิวสำเร็จ ได้รับความแม่นยำมากขึ้น
- การใช้ระยะกินลึกที่ต่ำลงและอัตราป้อนสูงจะช่วยให้ได้ผลลัพธ์ที่สม่ำเสมอในการตัดเฉือนและการหล่อขึ้นรูป โดยมักให้ผลลัพธ์งานตัดเฉือนที่คาดเดาได้แม่นยำขึ้น
การออกแบบเครื่องมือตัดขนาดเล็กที่มีประสิทธิภาพ
ศิลปะของจิ๋ว ตัวอย่างงานออกแบบปลายไส้ดินสอ ต้องการการประสานงานของมือและสมองที่มั่นคง และแน่นอนว่าต้องใช้ความหลงใหล
เช่นเดียวกันกับเครื่องมือตัดที่ออกแบบเม็ดมีดขนาดเล็ก โดยที่ลูกค้ามักมองหาเครื่องมือตัดที่ช่วยปรับปรุงการใช้เครื่องจักรอย่างต่อเนื่อง
สิ่งนี้ผลักดันให้นักออกแบบของเราพัฒนาเครื่องมือตัดที่สมบูรณ์แบบสำหรับชิ้นงานขนาดเล็ก ที่ผลิตจากเครื่องจักร CNC ในปัจจุบัน
เครื่องมือตัดเฉือนที่มีขนาดเล็กจะมีประสิทธิภาพก็ต่อเมื่อได้ยกระดับงานตัดเฉือนบนเครื่องจักรของลูกค้าให้ดียิ่งขึ้น ซึ่งเป็นเรื่องที่ยาก แต่ไม่ใช่สิ่งที่เป็นไปไม่ได้สําหรับทังกาลอยด์
ทีมออกแบบของทังกาลอยด์ พิจารณาในทุกแง่มุมและรายละเอียดของเครื่องมือตัดเฉือนขนาดเล็กแต่ละชิ้น นี่คือสิ่งที่ทําให้เครื่องมือตัดเฉือนเหล่านี้เป็นตัวแทนของเครื่องมือตัดเฉือนกลุ่มชิ้นงานขนาดเล็กได้เป็นอย่างดี:
- เครื่องมือตัดเฉือนผลิตจากเหล็กความหนาแน่นสูง เพื่อลดการสั่นสะเทือน แต่มีความยืดหยุ่นเพียงพอที่รับแรงโหลดในสภาวะที่มีแรงตัดเฉือนสูงได้
- การออกแบบบ่ารองเม็ดมีดที่ช่วยให้มั่นใจในการจับยึดเม็ดมีดที่มั่นคง
- ปรับขนาดและแรงบิดของสกรูให้เหมาะสม เพื่อให้ยึดเม็ดมีดด้วยกำลังการยึดที่พอเหมาะ
- ออกแบบพื้นที่รองรับเม็ดมีดให้สูงขึ้น เพื่อให้แน่ใจว่าสามารถรับการตัดเฉือนที่อัตราป้อนและโหลดที่สูง จะไม่เกิดการสั่นสะท้าน
- ออกแบบระยะฟันถี่มากขึ้น เพื่อเพิ่มผลผลิตในการตัดเฉือน
- การผสมผสานที่ลงตัวของเกรดเม็ดมีดและหน้าลายหักเศษ

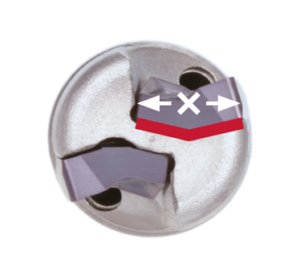

เนื่องจากออกแบบเม็ดมีดให้มีขนาดเล็ก ดังนั้นเม็ดมีดต้องได้รับการรองรับที่เพียงพอของบ่ารองเม็ดมีด บ่ารองเม็ดมีดทรง V ของเม็ดมีดช่วยเพิ่มพื้นผิวการจับยึดและยังช่วยในการล็อคแน่นหน้ามากขึ้น การกัดหลายทิศทางด้วยเครื่องมือตัดจะทำให้เม็ดมีดยังยึดติดกับบ่ารองเม็ดมีด โดยพึ่งพาการจับยึดด้วยสกรูน้อยที่สุด
การรักษาความยืดหยุ่นให้คงรูปของเม็ดมีด แม้จะผ่านการขึ้นรูปด้วยอุณหภูมิที่สูงและจำนวนของฟันเม็ดมีดที่มากขึ้นล้วนแต่เป็นกุญแจสู่ความสำเร็จของเครื่องมือตัดขนาดเล็ก แน่นอนว่าการเลือกวัสดุในการทำเครื่องมือตัดเฉือนที่ดีที่สุดคือส่วนประกอบอันดับหนึ่ง
ด้วยการออกแบบหัวกัดระยะพิทช์ถี่สูงถึงปานกลางของทังกาลอยด์ เราได้พยายามใส่เม็ดมีดบนตัวหัวกัดคัตเตอร์มากขึ้น ซึ่งไม่เพียงแต่ช่วยให้ได้อัตราการขจัดเนื้อโลหะที่สูงขึ้นในการตัดเฉือนบนเครื่องจักร CNC ขนาดเล็กเท่านั้น แต่ยังช่วยในการตัดเฉือนงานที่มีผนังบางอีกด้วย
TungForce-Rec
เปรียบเทียบจำนวนเม็ดมีดต่อเส้นผ่านศูนย์กลางหัวคัตเตอร์
TungForceRec เอ็นมิลเปลี่ยนเม็ดมีดได้จากทังกาลอยด์ เริ่มต้นด้วยเส้นผ่านศูนย์กลาง 6.0 มม. เป็นต้นไป เม็ดมีดมุมบวก 2 คมตัด โดยปัจจุบันมีเม็ดมีดขนาด 4 มม. 6 มม. และ 12 มม. และโดยมีรัศมีมุมให้เลือกหลากหลาย ขึ้นอยู่กับขนาดเม็ดมีด เม็ดมีด AVMT04 และ AVMT12 เป็นเม็ดมีดคลาส M เน้นความประหยัด และ AVGT06 และ AVGT12 เป็นเม็ดมีดคลาส G เน้นการตัดเฉือนที่แม่นยำ

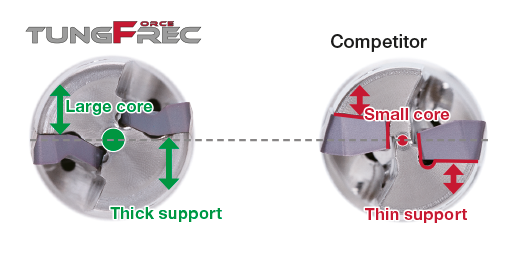

โดยทังกาลอยด์ได้ออกแบบคัตเตอร์ที่แข็งแรง โดยออกแบบหัวกัดมีพื้นที่แกนหนาเพิ่มความเสถียรระหว่างการตัดเฉือนและบ่ารองเม็ดมีดรูปทรงตัว V ช่วยเพิ่มความกระชับในการจับยึดเม็ดมีด มั่นใจได้ถึงผลผลิต และความเสถียรสูง

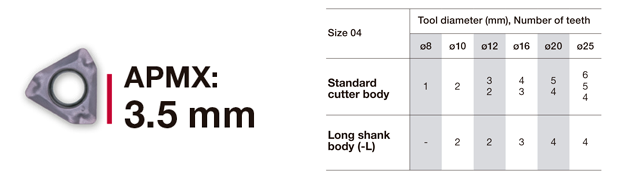

Tung-Tri 04

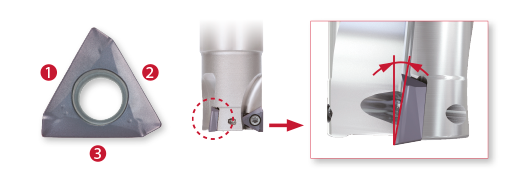

Tung-Tri04 เป็นอีกหนึ่งผลิตภัณฑ์ใหม่ ที่เพิ่มเติมเข้ามาสำหรับงานกัดบ่าฉากแบบถอดเปลี่ยนเม็ดมีดขนาดเล็ก หรือขนาดเม็ด 04 มาพร้อมเม็ดมีดมุมบวก 3 คมตัด พร้อมเส้นผ่านศูนย์กลางหัวกัดขั้นต่ำ 8 มม. รัศมีของเม็ดมีดไวเปอร์ช่วยเพิ่มคุณภาพผิวและลดปัญหาที่เกิดคลีบงานได้อย่างดีเยี่ยมต่อการตัดเฉือนผิวสำเร็จ
เม็ดมีดมุมบวก 3 คมตัด ลดแรงตัดเฉือนได้อย่างดีเยี่ยม เน้นเพิ่มความประหยัดในทุกการใช้งาน
คมตัดแบบเฮลิคอล จากเม็ดมีดมุมบวกทำให้กิดแรงตัดเฉือนต่ำในทุกการใช้งาน

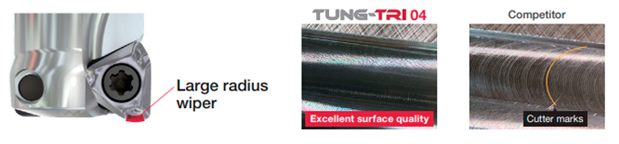

มุมรัศมีที่ใหญ่ของเม็ดไวเปอร์ช่วยเพิ่มคุณภาพพื้นผิวงานได้อย่างดีเยี่ยม
AddDoFeed
การออกแบบหัวกัดที่เน้นความแข็งแรงเป็นพิเศษด้วยแกนขนาดใหญ่ และออกแบบหัวกัดระยะฟันถี่เพื่อผลผลิตการกัดงานอัตราป้อนสูง
เม็ดมีดที่เชื่อถือได้และเพิ่มความคุ้มค่าในการใช้

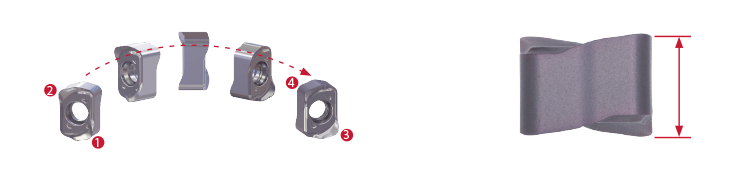

เม็ดมีดแบบใช้งานได้สองด้านสี่คมตัดมาพร้อมราคาที่คุ้มค่า การออกแบบเม็ดมีดหนาเพื่อเพิ่มความเสถียรในการตัดเฉือน
AddMeisterDrill

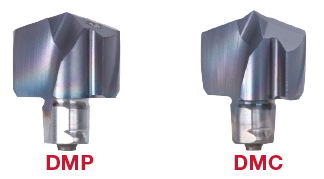

และสุดท้าย ดอกสว่านแบบเปลี่ยนหัวได้ AddMeisterDrill เริ่มต้นเส้นผ่านศูนย์กลางที่ 4.0 มม. โดยมีจำหน่ายและมีให้เลือกด้ามสว่าน L/D 3 และ 5 โดยดอกสว่านมีให้เลือก 2 รูปทรง คือ DMP สำหรับการเจาะทั่วไป และ DMC สำหรับการเจาะเน้นความเที่ยงตรงสูง ซึ่งมีรูเจาะนำ ที่ช่วยให้เพิ่มความแม่นยำในงานเจาะ
ซีรีย์ดอกสว่านแบบเปลี่ยนหัวได้ที่เล็กที่สุดในโลก

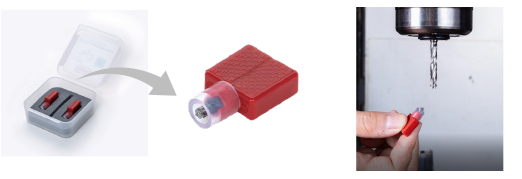

จับยึดดอกสว่านกับตัวด้ามได้อย่างง่ายดายและรวดเร็ว ด้วยคีย์เปลี่ยนดอกสว่านแบบเฉพาะ แถมมาพร้อมกับดอกสว่านที่ลูกค้าซื้อ
ตารางเปรียบเทียบดอกสว่าน ADDMeisterDrill กับดอกสว่านประเภทอื่นๆ
เครื่องมือตัดเฉือนขนาดเล็กต้องการเกรดที่เชื่อถือได้สูง ทนทานต่อการตัดเฉือน และมาพร้อมคมตัดที่เน้นความคม ดังนั้นเม็ดมีดส่วนใหญ่จะเคลือบเกรด PVD ด้วยความหนาเคลือบ 1.5–3.5 ไมครอน เม็ดมีดยังได้รับการปรับสภาพผิวด้วยเทคโนโลยี PremiumTec ซึ่งช่วยลดแรงเสียดทาน และเพิ่มประสิทธิภาพในการคายเศษได้เป็นอย่างดี และป้องกันการสะสมของคมตัด
เกรด AH3225 และ AH9130 เป็นเกรดที่พัฒนาขึ้นล่าสุดสำหรับเม็ดมีดกัดขนาดเล็กและดอกสว่านแบบโมดูลาร์ เกรดทั้งสองมีสารตั้งต้นที่ต้านทานการแตกหักสูง พร้อมกับการเคลือบด้วยเกรด PVD ที่เคลือบด้วยเทคโนโลยีนาโนหลายชั้น ที่ให้ความหนาผิวเคลือบที่ 3.5 ไมครอน
AH3225

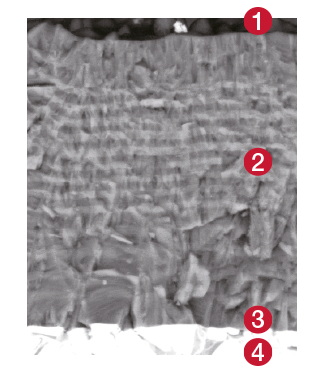

- เทคโนโลยีการเคลือบนาโนหลายชั้นที่มีคุณสมบัติหลักสามประการเพื่อความสมบูรณ์ของคมตัดที่ดีที่สุด
- เพิ่มความทนทานต่อการสึกหรอ การแตกหัก การพอกที่ขอบคมตัด และการหลุดลอกของชั้นผิวเคลือบ
1 – การป้องกันการพอกตัวที่ขอบตมตัด
พื้นผิวเคลือบเฉพาะที่ป้องกันการพอกตัวที่ขอบคมตัด
2 – ความทนทานต่อการสึกหรอ การเกิดออกซิเดชัน และการแตกหัก
การเคลือบด้วยเทคโนโลยีนาโนแบบหลายชั้น ออกแบบมาเพื่อต้านทานการสึกหรอและการเกิดออกซิเดชัน ในขณะที่ช่วยป้องกันรอยแตกร้าวขนาดเล็กไม่ให้แพร่กระจายในชั้นเคลือบเพื่อเพิ่มความทนทานต่อการบิ่นที่ขอบคมตัด
3 – การยึดเกาะของการเคลือบและสารตั้งต้น
การเคลือบผิวได้รับการปรับเปลี่ยน ให้เหมาะสมสำหรับคุณสมบัติการยึดเกาะที่แข็งแกร่งกับพื้นผิวเพื่อรักษาความสมบูรณ์ของคมตัดที่แข็งแกร่ง
4 – พื้นผิวคาร์ไบด์
ทนต่อการแตกหักสูง
เคล็ดลับในการใช้เครื่องมือขนาดเล็ก
- ใช้ตัวจับยึดที่แม่นยำซึ่งให้การยึดเครื่องมือที่ดีและรันเอาท์น้อยที่สุด
- รักษาเครื่องมือให้สะอาด โดยเฉพาะบ่ารองเม็ดมีดและด้าม
- ตรวจสอบให้แน่ใจว่าได้ยึดเม็ดมีดไว้กับบ่ารองเม็ดมีดและด้ามมีดอย่างถูกต้อง
- ปรับอายุการใช้งานเครื่องมือที่เหมาะสมที่สุดระหว่างการใช้งานครั้งแรก และควรเปลี่ยนเม็ดมีดก่อนหมดอายุเม็ดมีดที่ตั้งไว้
- พยายามอย่าใช้เงื่อนไขการตัดเฉือนที่ต่ำเกินไป ให้ใช้ตามที่ทังกาลอยด์ได้กำหนดเพื่อให้ได้ประสิทธิภาพที่ดีที่สุดเสมอ.
ข้อได้เปรียบจากเครื่องมือแบบถอดเปลี่ยนเม็ดมีดได้ขนาดเล็กของทังกาลอยด์
ประโยชน์ทั้งหมดที่กล่าวมาจากทังกาลอยด์ ช่วยมอบคุณค่าให้กับลูกค้าและโรงงานในการปฏิวัติอุตสาหกรรม 4.0 และช่วยให้ลูกค้าลดการหยุดทำงานและรักษาอัตราการใช้เครื่องจักรให้อยู่ในระดับสูงเสมอ
